メインマストに帆の付いたヤードを付ける前にメインマスト側に滑車を付けます。ヤードを上下させる滑車、帆をたたみ込むバントライン・リーチライン用の滑車等です。

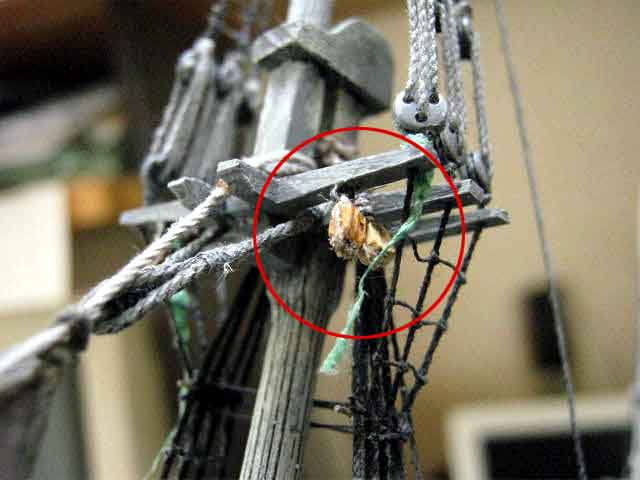

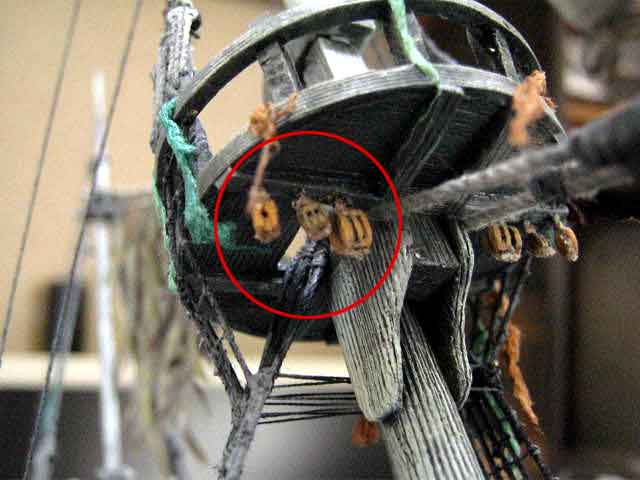

メインマストのプラットフォームの下のクロスツリー部分にジアーの滑車、バントライン・リーチライン用の滑車を付けた。赤丸部分は右舷側の滑車。 |
||||||||||||||||||||||||||||||||||||||
こちらの赤丸部分は左舷側の滑車。 | ||||||||||||||||||||||||||||||||||||||
トップマストのトップ部分、ここもトップヤードを上下させる滑車とバントライン・リーチライン用の滑車を付けた。

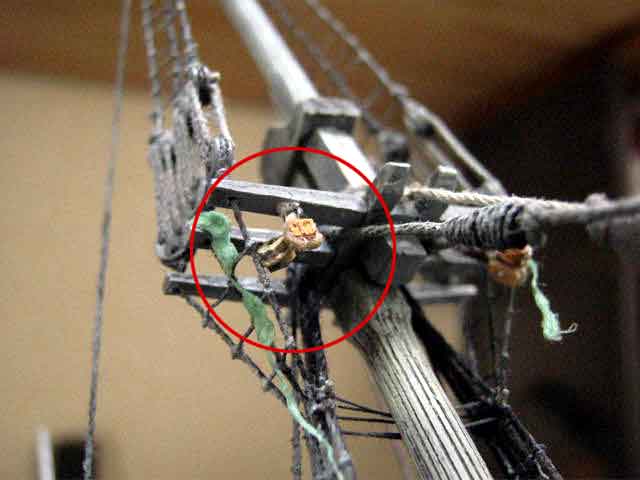

赤丸部分は右舷側の滑車です。 |
||||||||||||||||||||||||||||||||||||||
こちらの赤丸部分は左舷側の滑車です。 | ||||||||||||||||||||||||||||||||||||||
メイントップギャラントマストのトップ部分トップギャラント(トゲルンとも呼ばれている)ヤードの中央にロープをくくりつけて上下させる滑車を付けた。 | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||

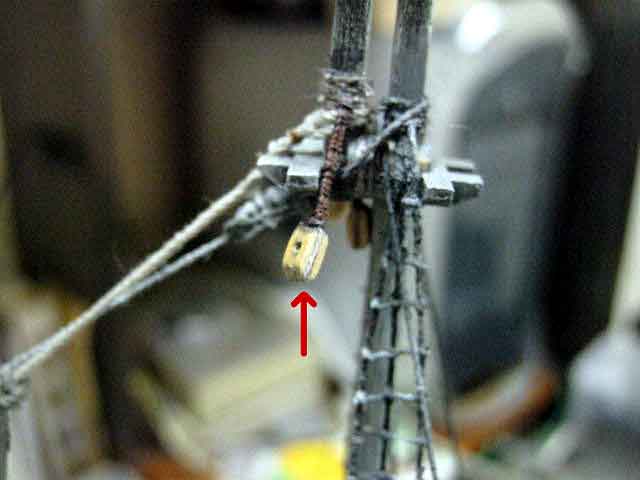

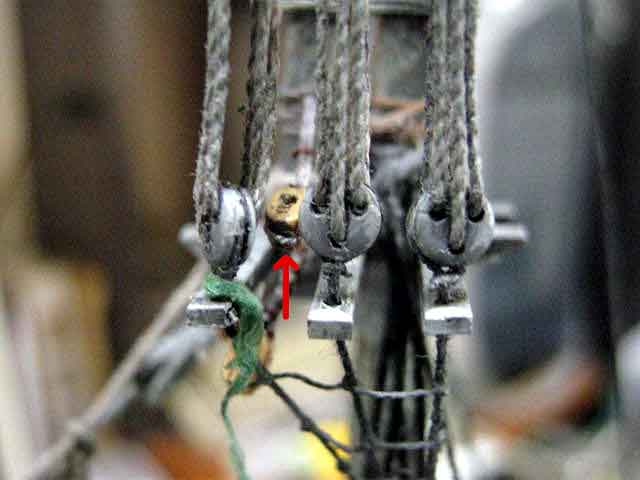

矢印部分、滑車を取り付けるのをわすれてたよ。トップの右舷側ね。 | ||||||||||||||||||||||||||||||||||||||
こちらはトップの左舷側。 | ||||||||||||||||||||||||||||||||||||||

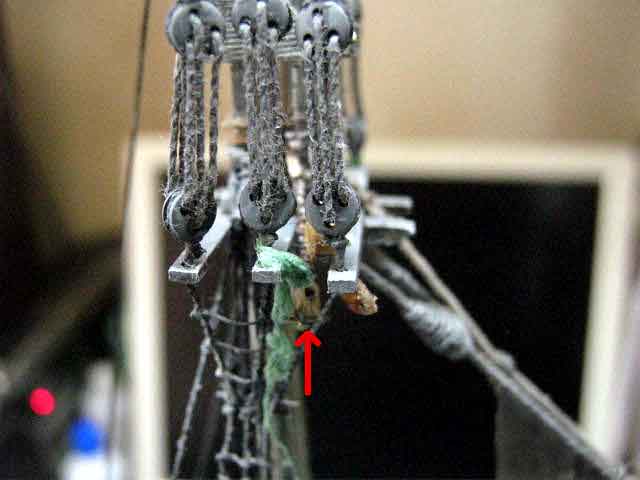

こちらトゲルンヤードのトップ部分、ここも付け忘れです。右舷側です。 | ||||||||||||||||||||||||||||||||||||||
こちらは左舷側。 | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||

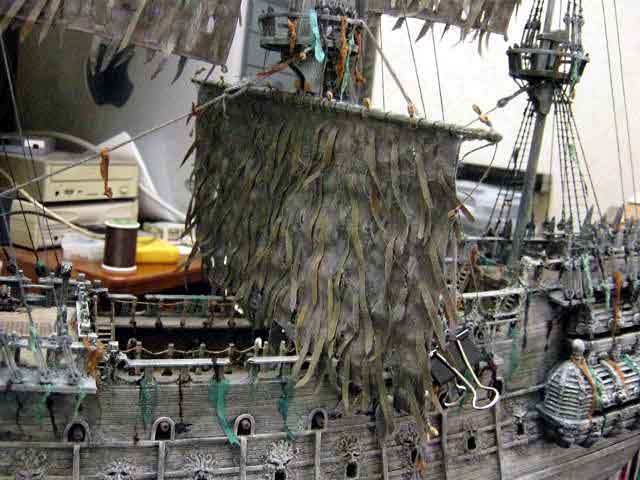

メインマストにメインロワーヤードを付けました。 | ||||||||||||||||||||||||||||||||||||||

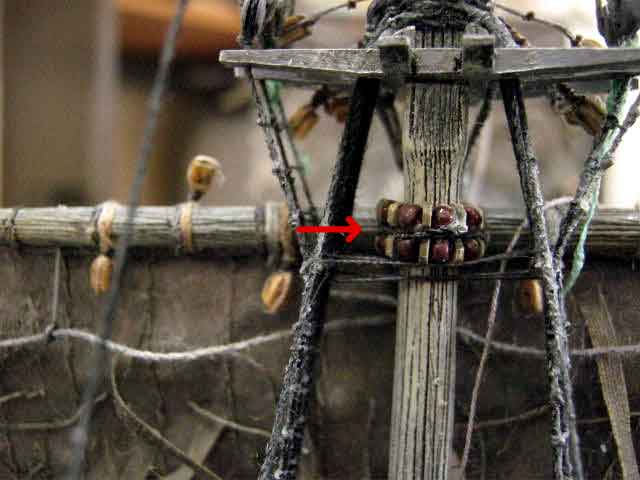

メインロワーヤードの裏側からの写真です。
ちゃんとパレルでくくり付けましたよ。 |
||||||||||||||||||||||||||||||||||||||

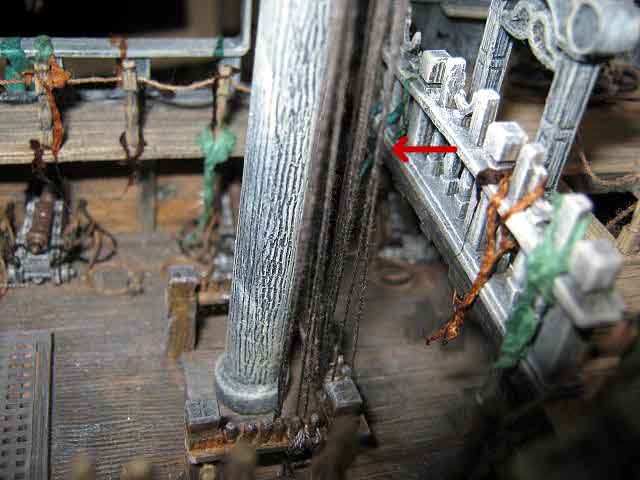

赤矢印のロープなんだけど、これらは。トプヤード、トゲルンヤードそれらの帆に使うロープなんだ。
普通だとトップヤード、トゲルンヤードをさきにマストに浸けてから上から下へロープをはわして、メインマストの下にあるファイフレールに結び付ける。 しか〜し、ここのファイフレール上からロープを導いてきてもファイフレール周りがあまりにも狭すぎて普通にやってたらフィフレールに結べなくなる。なので長いロープを用意して先にファイフレールに結んでおく。そして下から上へロープを導いていく。ロープって言っても模型だから糸だね。 |
||||||||||||||||||||||||||||||||||||||

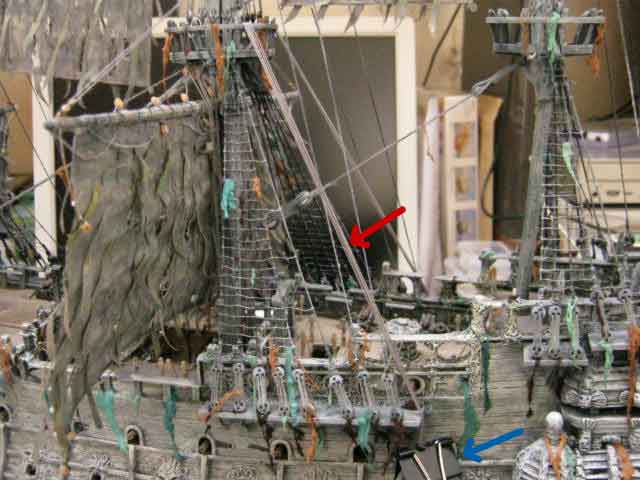

先にファイフレールに結んだロープを束ねて(赤矢印部分)プラットフォームの隙間を通した後、青矢印部部のクリップを重石にして下にたらしておく。 | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
メインマストにメイントップヤードと帆を取り付けた。 | ||||||||||||||||||||||||||||||||||||||

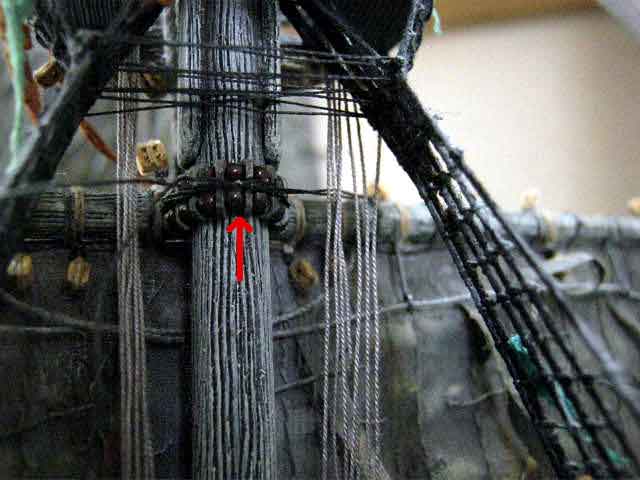

メインロワーヤードと同じく、パレルを使ってます。 | ||||||||||||||||||||||||||||||||||||||

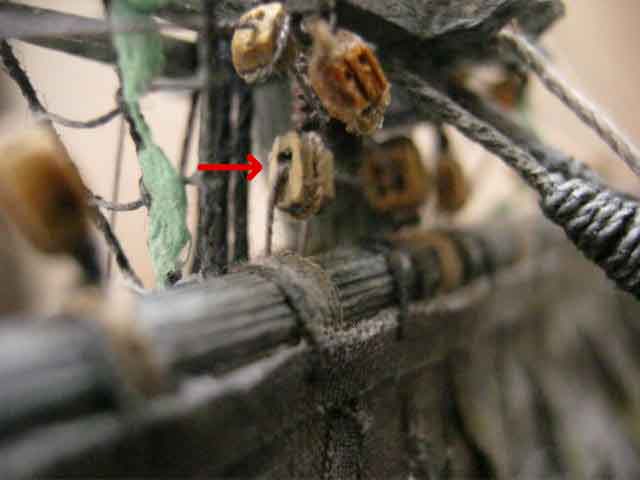

トップヤードのふたつ目滑車にロープを通していく。 | ||||||||||||||||||||||||||||||||||||||
トップヤードを上げるためのひとつ目滑車に通す。 | ||||||||||||||||||||||||||||||||||||||
ロープをピンと張るとこんな形になる。 | ||||||||||||||||||||||||||||||||||||||
ここもトップヤードを上げるための滑車です。下から導いてきたロープを通す。 | ||||||||||||||||||||||||||||||||||||||
トップヤードの端の滑車を通り… | ||||||||||||||||||||||||||||||||||||||
キャップに付けたリングピンに結び終了。 | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||

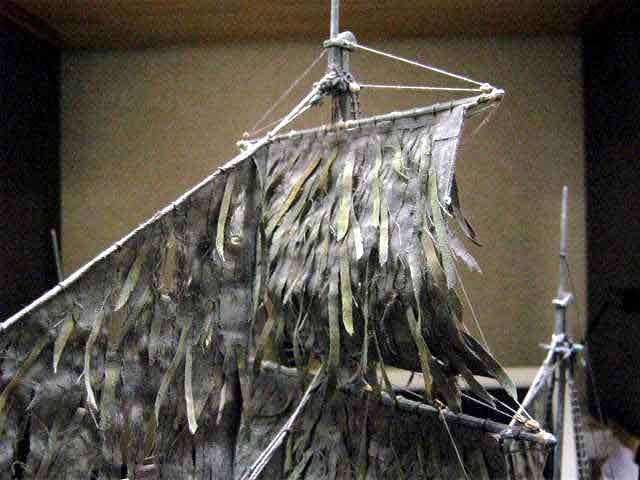

トゲルンヤードと帆を取り付ける。 | ||||||||||||||||||||||||||||||||||||||
裏側から見た写真ね。 | ||||||||||||||||||||||||||||||||||||||

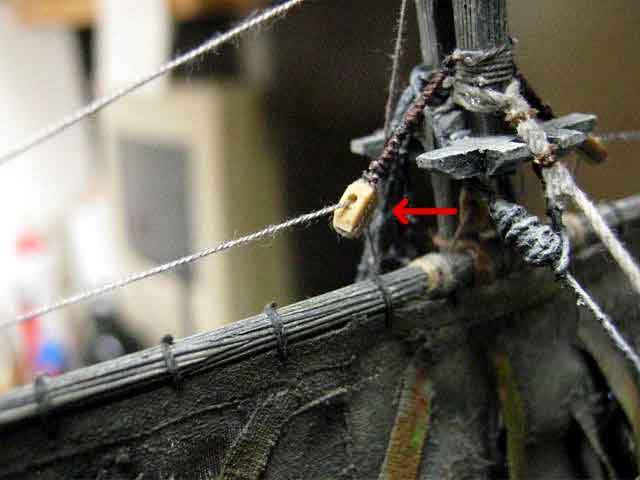

下から通してきたロープを赤矢印の滑車に通す。 | ||||||||||||||||||||||||||||||||||||||

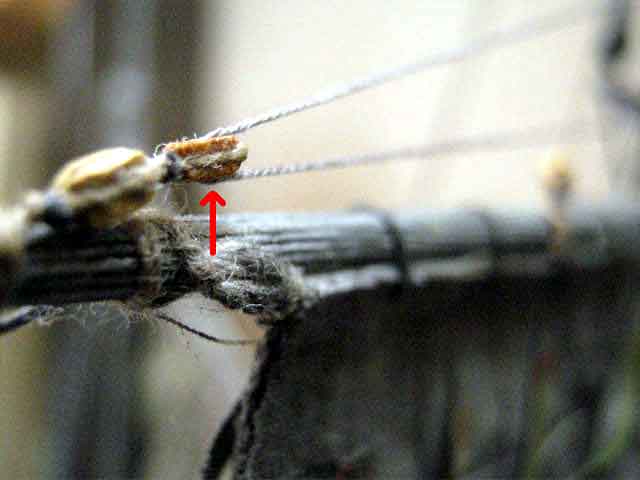

トゲルンヤードの端の滑車に通す。 | ||||||||||||||||||||||||||||||||||||||
キャップのリングピンで結んで終了です。
トップヤードのロープの取り回しと同じだね。 |
||||||||||||||||||||||||||||||||||||||

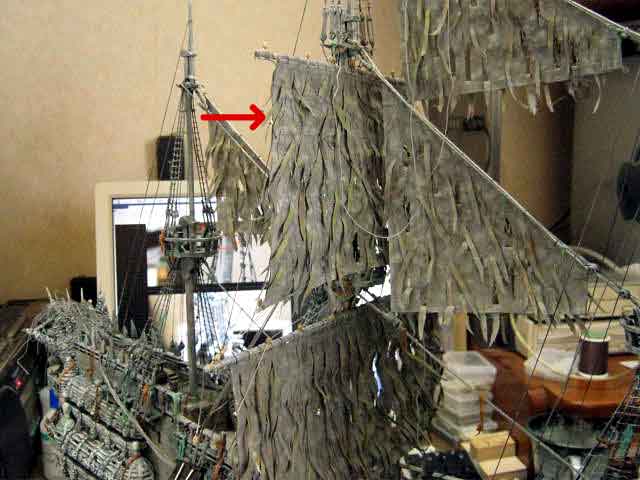

トップヤードと帆が付いたけど、表から見るとよくわからないよね。 | ||||||||||||||||||||||||||||||||||||||

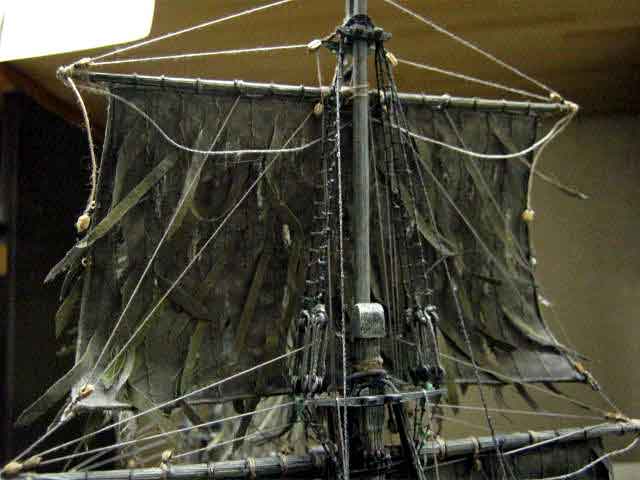

裏から見るとこの通りロープと滑車がどのようになっているかよくわかるね。 | ||||||||||||||||||||||||||||||||||||||
後はミズンマストだね。

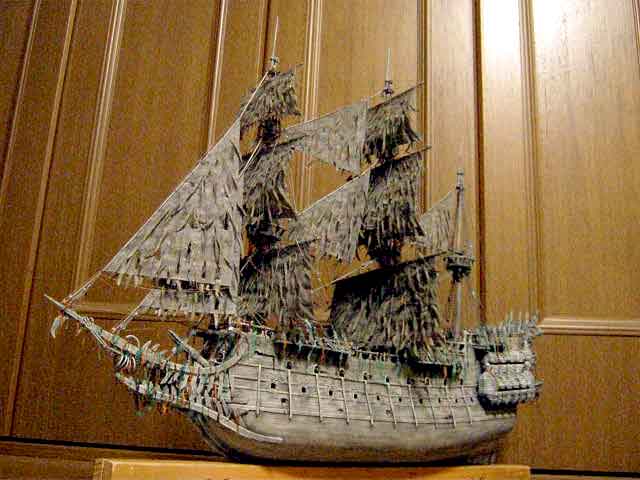

とりあえず、ここまでできました。 |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
前の方から見ると滑車、ロープがよく見えませんね。遠くから見てもよくわからんけど、近くで後ろから見ると滑車とロープがごちゃごちやしてる。
メインマスト部分で丸一日かかったよ。よく見るとからまってるぽい所もあるけど、言わなければわからないでしょ。なので知らん顔して内緒にしとこ。 さてと、大砲がまだ付けてない箇所があるんだよね。 ミズンマストのヤード取り付けが終わってからだね。……(;^ω^)b |
||||||||||||||||||||||||||||||||||||||
