ブラックパール号1/72製作記 BP1-72-06 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ブラックパール号掲示板はこちら | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
レジンで複製した大砲とキャリッジのパーツ切り出し… 12セットほど切り出したら… |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
すっかり飽きた! もうね、いやになりました。 別な箇所を作り込む事にします。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
で、赤矢印部分を作り込む事にしました。
上からアッパーレール、ミドルレール、アッパーチークニー、ロワーチークニー……四っつとも、この名前でいかったのかどうか?だけど、とりあえずこの名前でいきます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アッパーチークニーの型紙を作り、合うかどうか確認です。
本物の帆船だと、この部分はグレーチングになってたりするんだけど…映画の資料を見る限り、ただの板切れを使ってるようです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
型紙がOKになったら、2mm厚の桧材にトレースして切り出します。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ここで、自作したmellpapa chopper 試作7号機が活躍です。
切り口が垂直になります。 詳しくは下記へ行くとわかります。 AMC001.html へどぞッ!! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5cm幅も一発でカット! | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1mm厚で2mm幅の桧材の切り出しです。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
上で切り出した桧材を側面に接着し、前の方に1mm厚で10mm幅の桧板材を接着します。ここの部分はビークヘッドの飾り部分を作り込むための板です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
削り込んだり、切った貼ったをやり左舷側のアッパーチークニーができました。
鳥が飛んでるみたいだね。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
同じ作り方で右舷側のアッパーチークニーもできました。
あとは船首に接着するだけです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ロワーチークニーの型紙を作り船体に合わして確認。 0.6mmの航空ベニヤにトレースして切り出し、1mm厚の桧板材に張り込んで切り出します。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.6mm厚のロワーチークニーができました。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アッパーレールとミドルレールを作るために、5.5mm厚シナベニアで治具を作ります。
写真はアッパーレール用です。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アッパーレールとミドルレールの治具に1mm厚3mm幅の桧材を水に浸け込み、柔らかくなったら3枚重ねて治具に押し込み、一晩放置しときます。
治具の型どうりに乾燥してますからタイトボンドで3枚重ねを接着して、ふたたび治具の型に押し込みます。 タイトボンドが乾燥したら、取り出して彫刻刀で彫りを入れ、それぞれのレールを作り込みます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
それぞれのパーツの貼り込みです。 まずは、ロワーチークニーを接着 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アッパーチークニーを接着して、アッパーレールの長さを調節しながら接着し… | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ミドルレールを接着。 右舷側のレール部品類の接着完了です。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
こちらは、左舷側です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
船首前方からの写真撮影です。レールが少し太すぎたね。
でも気にしないよ。部品が細いと作りづらいしね。 あとは、左右のヘッドティンバーだ。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
赤枠でくくったところがヘッドティンバーです。写真では4本までしか写ってませんが5本あります。
中が彫り込まれてるので、それも再現するよ。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1mm厚で2mm幅の板に細い板を貼り、彫り込まれてるようにする。 | 細かい作業なので目が疲れますね。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2個できましたね。これだけだとちょっと薄い。 | そこで、0.5mm厚の板を切り出し… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
裏に貼り込みます。 | サンドペーパーで表面をならします。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
これをカットして張り込んで行く。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
左舷側、前から3本目を貼り込みました。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
こちらは右舷側で、前から3本目を張り込んでます。
あともうちょいです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
右舷側なんとか5本目を張り込みました。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
こちらは左舷側、5本目を張り込みました。
ほへ〜、なんとか作り込めました。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||

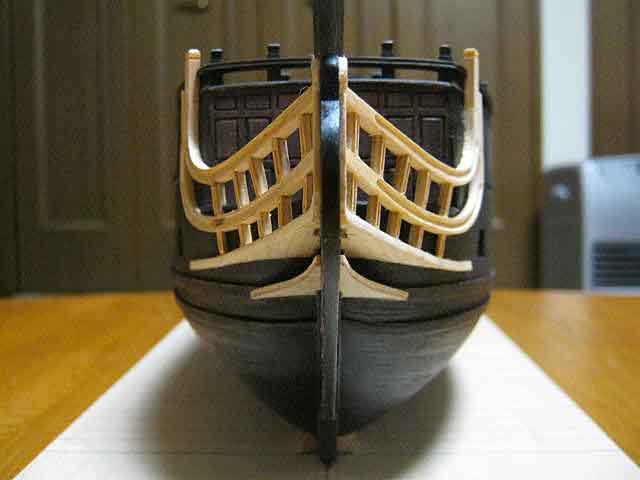

船首前側から見た写真です。
う〜ん…ちょっと狂ってる箇所があるけど…もう、直す気力がないので、これで「良し」とします。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
船首レール部分が、なんとか作れました。相変わらずヘタッピーだけど、形になりましたよ。次の工作は、錨のロープ穴とキャットヘッドかな? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BP1-72-07へつづく! |
