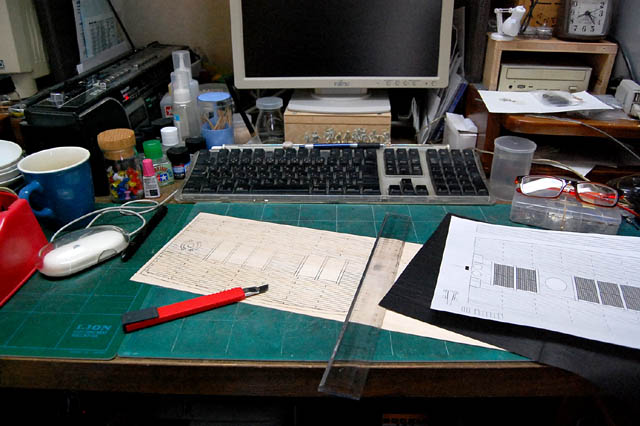

■デッキの下板製作 デッキの下板を作るのに、0.6mm厚の航空ベニヤを探したけど、我が家には在庫無しだったたよ。そこで、ホームセンターで1mm厚のバルサ材を買ってきた。 幅80mm×長さ600mmを2枚買ってきて、幅側を二枚つなぎに接着した。幅を160mmにして図面をカーボン紙を使って、トレースダウンしたよ。 |
||||||||||||||||||||||||
バルサ板を切り出しします。 | ||||||||||||||||||||||||
で、船体に仮組してみた。いいかんじだね。 | ||||||||||||||||||||||||

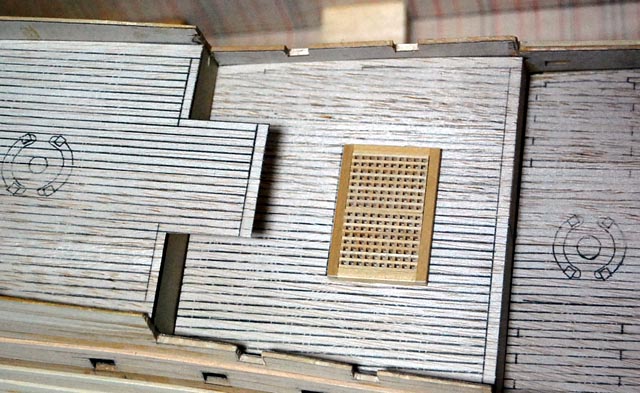

ついでに、グレーチングも仮組してみたよ。 | ||||||||||||||||||||||||
こんなものかな。 | ||||||||||||||||||||||||
船尾側もこれでいいだろう。 | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
■甲板貼り
甲板下板のマージンプランク部分を1mm厚のヒノキ材(白矢印)で作り、各部分を削りあわせしておく。 |
||||||||||||||||||||||||
甲板下板を船体に接着。
ピン止めで密着させてしばらく置いとく。接着剤はタイトボンドを使った。 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
■SilentMary号の図面について

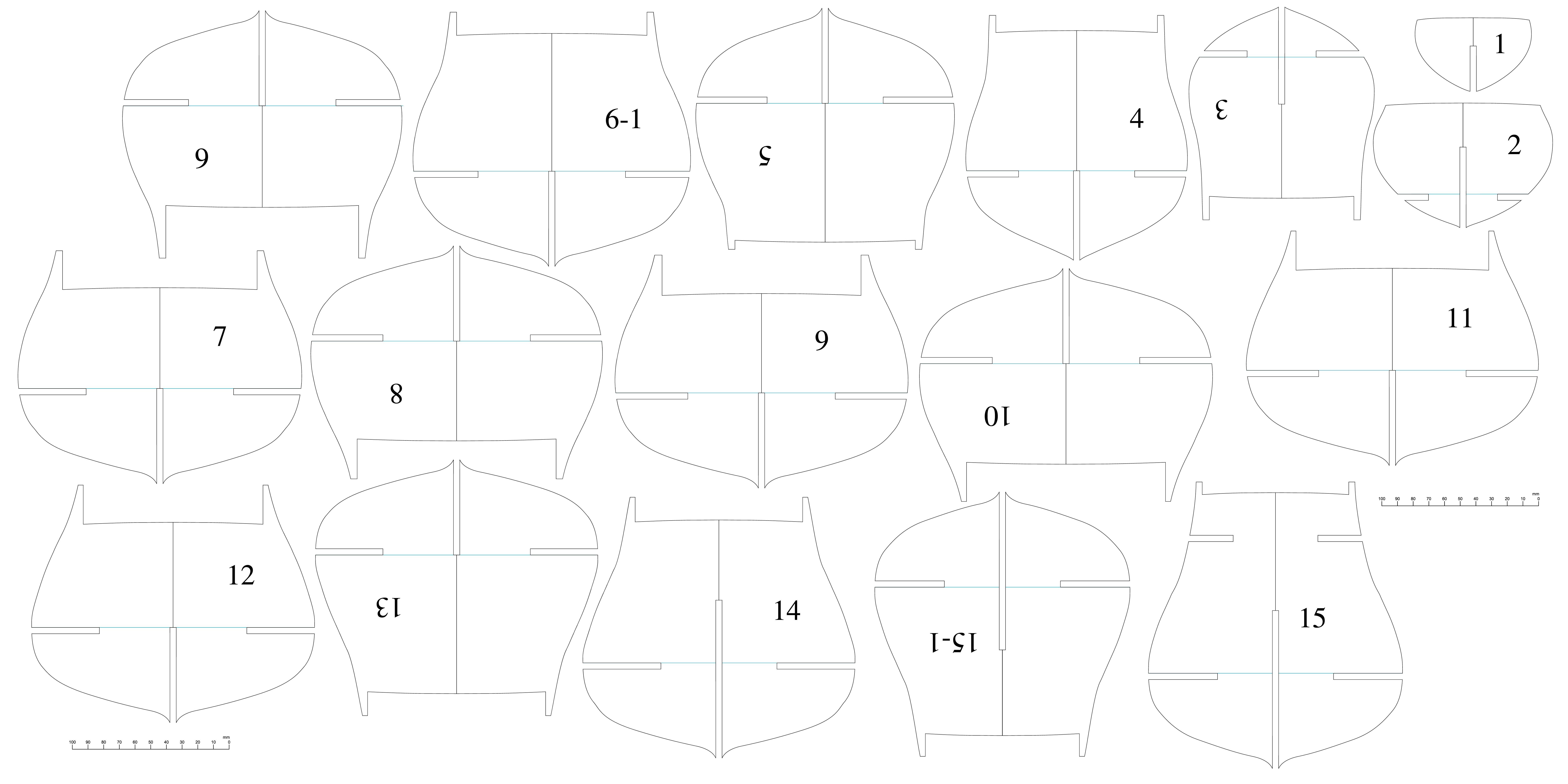

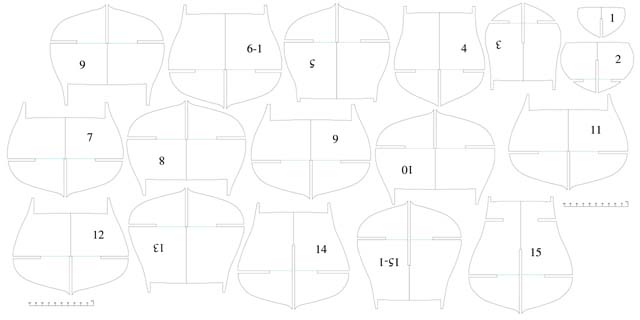

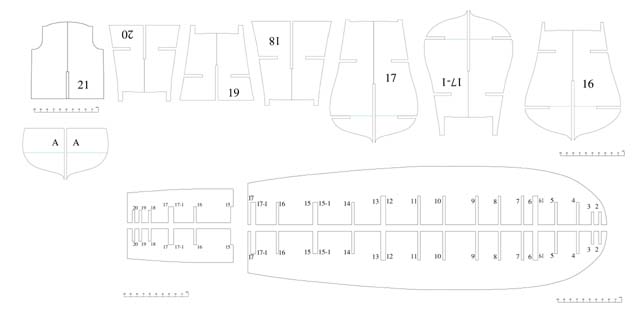

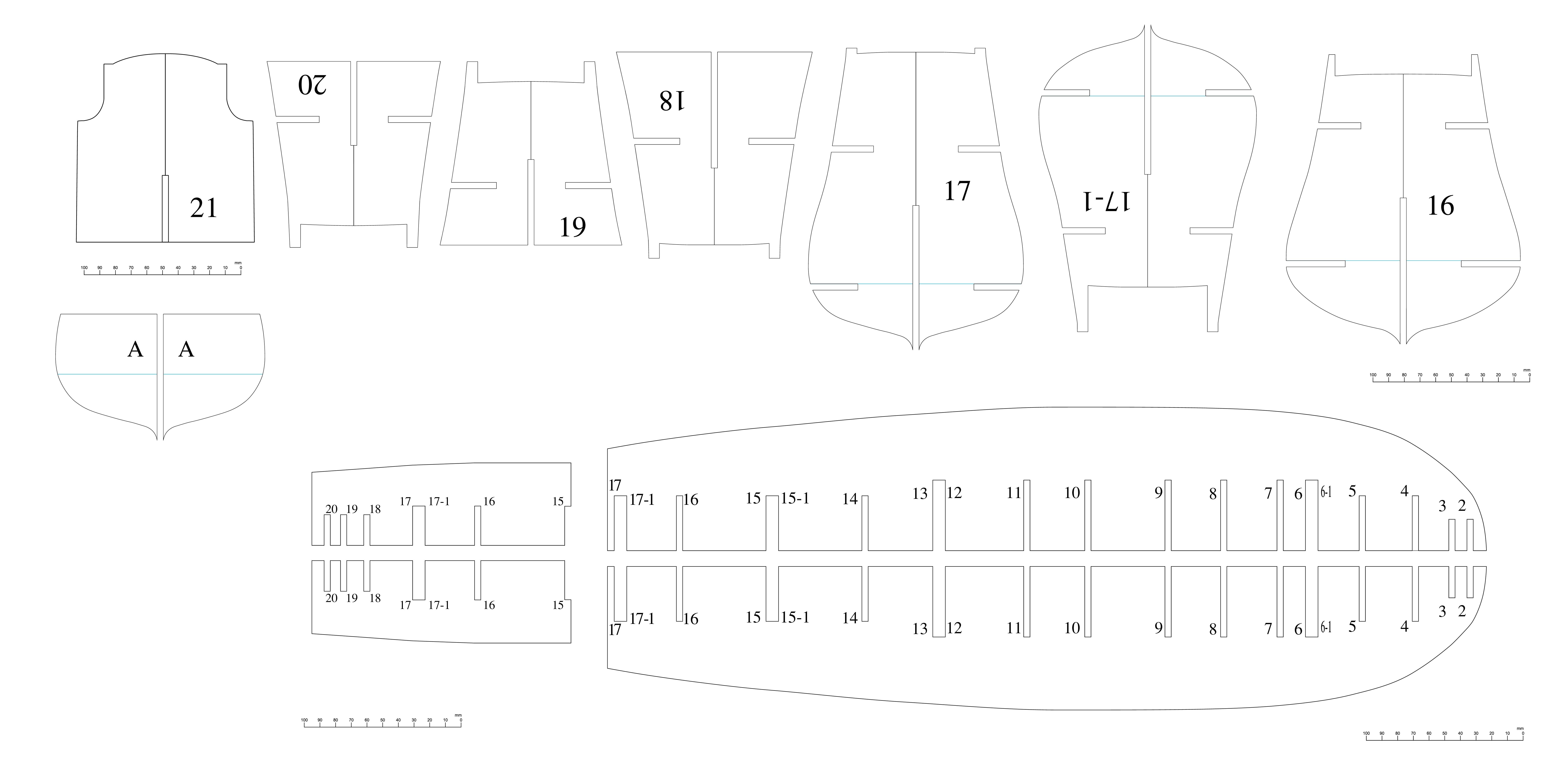

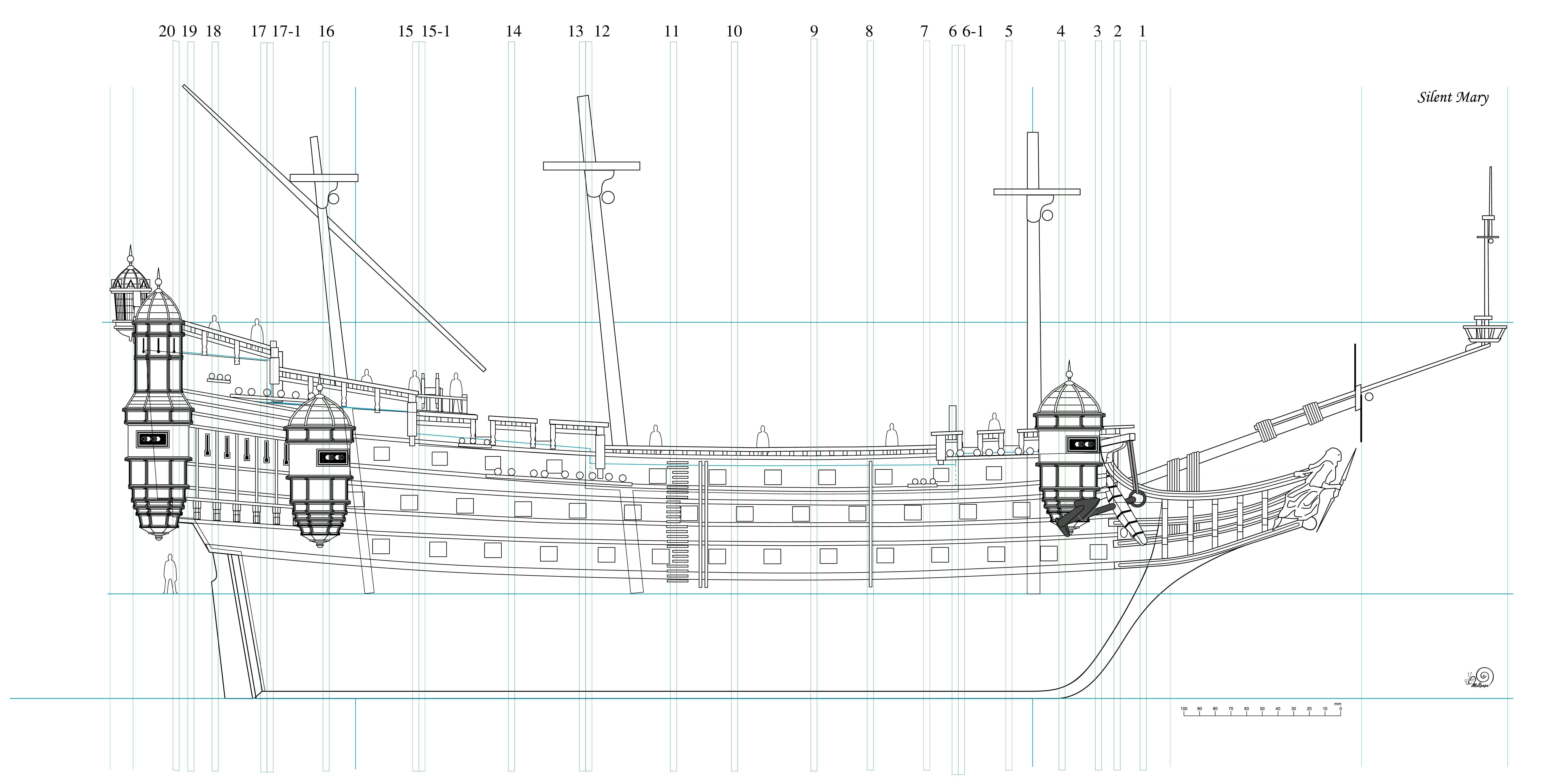

ブラックパール号掲示板でSilentMaryさんが、図面がほしいとの事だったので、コピーできるようにしといたよ。 1000mm×500mmサイズで解像度は200dpiです。 左のそれぞれの図面をクリックすると大きな図面のサイトにいくよ。 アバウトな図面です。利用したい方は、自己責任でコピーしてください。 船尾の方は良くわからず、不正確だよ。 もし、この図面を利用してSilentMary号を作る人がいたらの話だけど、私に苦情を言わないでください。 不正確な図面なので、コピーした人は自分で不正確な部分を正しくするようにしてください。。 The copy is free. |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
今日はここまでです。図面をコピーできるようにしたけど、イラストレータのデータをjpgデータにするのにえらい時間がかかってしまった。図面を製作するパソコンは15年くらい前のマックなのだよ。それで『OS9』をまだ使っている。
さてと、次からはデッキ貼りだね。 (;^ω^)b |
||||||||||||||||||||||||
SM-23へつづく! |
